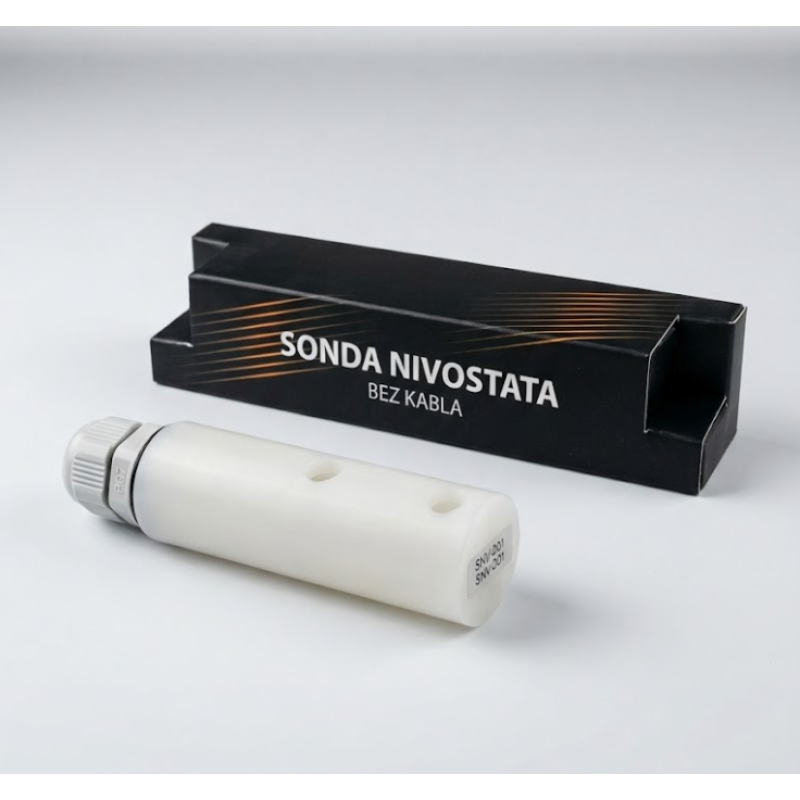

Sonda Nero za Nivostat aisi 316

Sonda nivostata bez kabla namenjena je za rad Nivostata. Ovakva konstrukcija sonde omogućava korisniku da na terenu, u zavisnosti od uslova, ugradi kabl dužine koja mu je potrebna.

Sama sonda se sastoji od:

• plastičnog kućišta,
• mesinganog tela koje je galvanski zaštićeno i niklovano,
• zaptivne plastične uvodnice.

Uputstvo za montažu kabla na sondu nivostata

1. Odviti kablovsku uvodnicu sa plastičnog kućišta.
2. Na uvodnici se nalazi zaptivka koja ostaje na uvodnici.
3. Laganim pritiskom na mesingano telo sonde izgurati ga u smeru gde se nalazi uvodnica.
4. Na mesinganom telu se nalazi zaptivka koja ostaje na mesinganom telu.
5. Odviti vijak na mesinganom telu da bi se oslobodio otvor u koji treba ubaciti provodnik.
6. Kraj provodnika blankirati na dužinu do 8 mm i kalaisati.
7. Ovaj kraj provodnika provući kroz otvor kablovske uvodnice.
8. Ubaciti kalaisani kraj provodnika u otvor na mesinganom telu i pritegnuti vijak kako bi se ostvario dobar spoj.
9. Vratiti mesingano telo sa kablom u plastično kućište.
10. Naviti kablovsku uvodnicu na plastično kućište.
11. Odrediti dužinu kabla koja vam je potrebna u odnosu na uređaj Nivostat gde se sonda povezuje.
